LCR 表基本量测原理
Views:2580 Date:2019-01-18
引言:

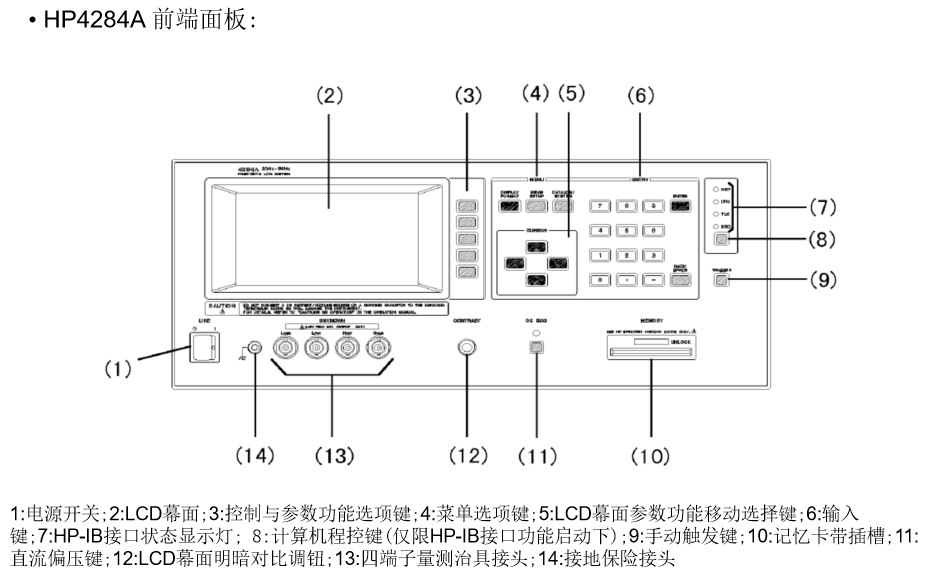

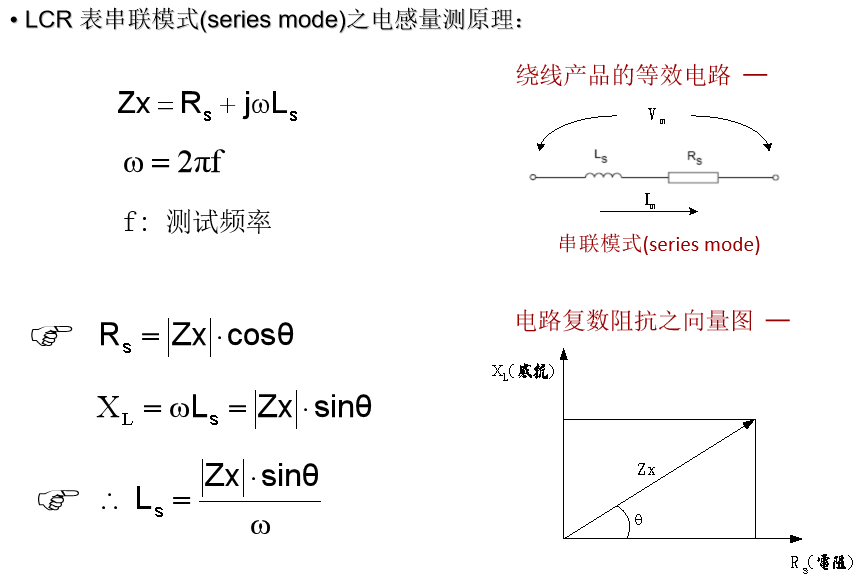

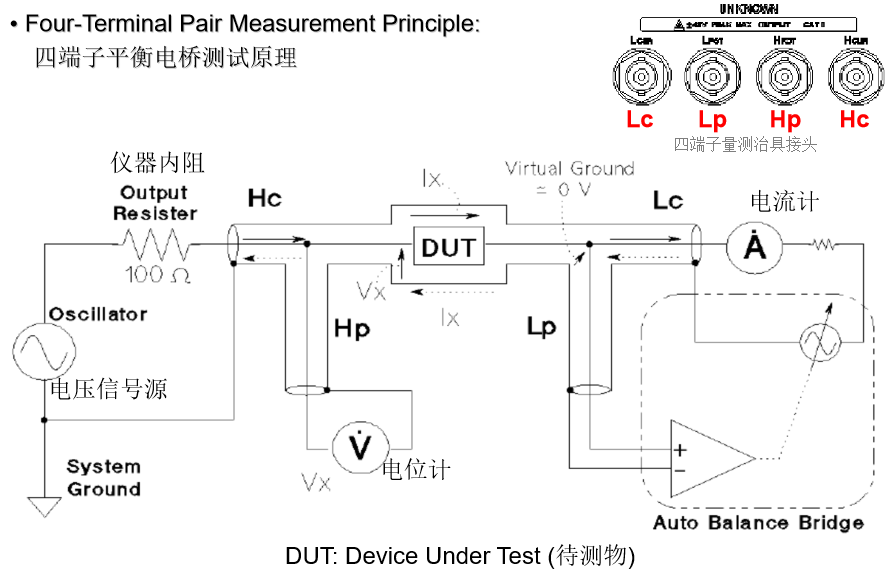

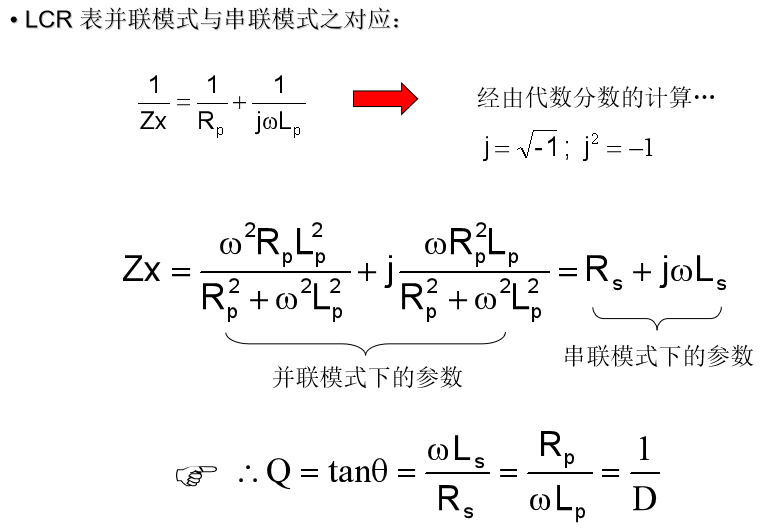

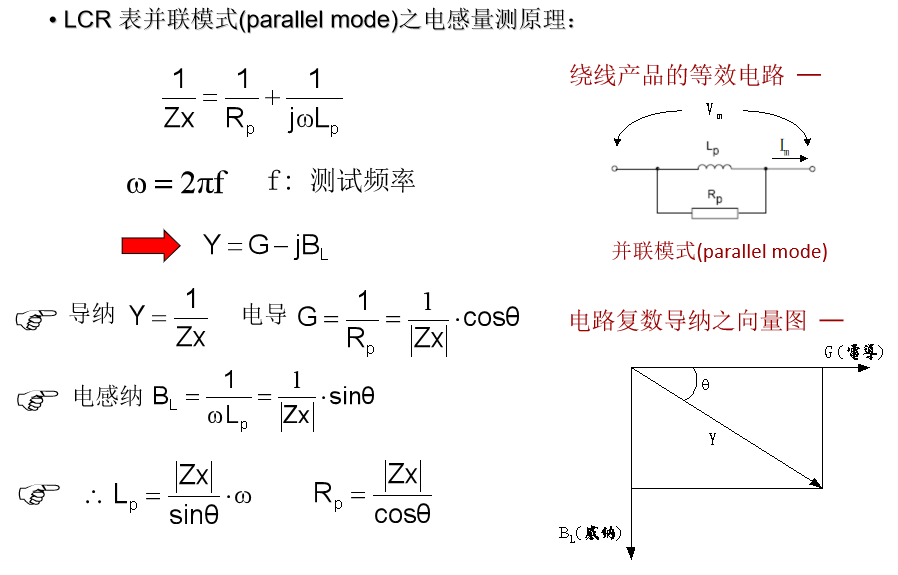

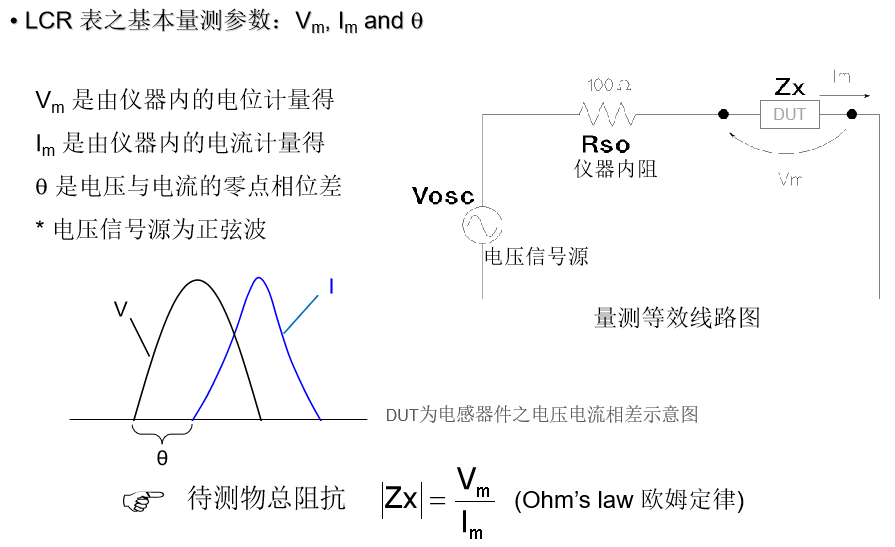

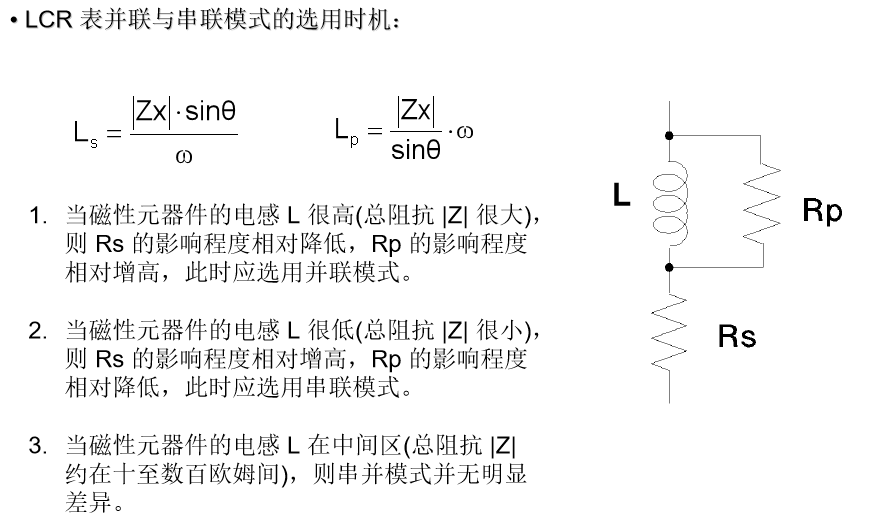

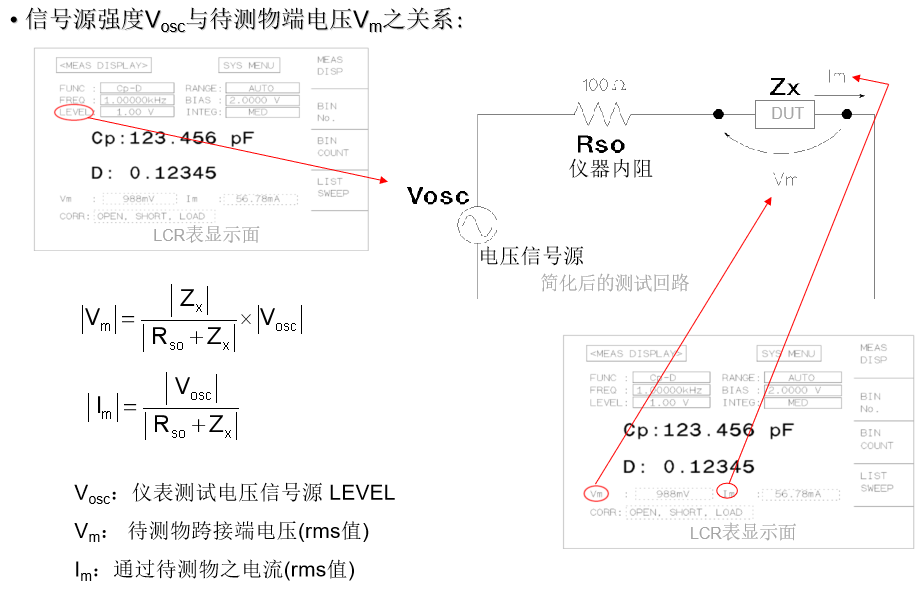

在磁性元器件设计的领域里,最常用到的量测仪器便是LCR表。对于其量测页面所显示的许多L/C/R/Q/D/Y/G/B/Z/θ 量测结果,可能在许多使用到此类仪器的工程人员脑海中常会浮现出一些问号--- 电感、阻抗、Q值…是怎么量出来的?一般LCR表测试频率在2MHz内,采用的方式多是四端子自动平衡电桥法。本文以HP4284A为例,以简化的测试回路来呈现四端子Lc-Lp-Hp-Hc测试点所在位置,藉由测试信号源Vosc与待测物(DUT)的端电压Vm的关系引出LCR表里的侦测元件所直接量测的三个参数。再透过这三个参数搭配待测器件的等效串、并联模型,引导出其量测页面所显示的L/C/R/Q/D/Y/G/B/Z是如何在仪表内按相关设定的数学转换公式,而得以间接被计算出来的。最后提出了串、并联模式的选用时机为何?引领读者探索上述问题的答案,希望能对有志于从事磁性元器件的设计者有所帮助!
